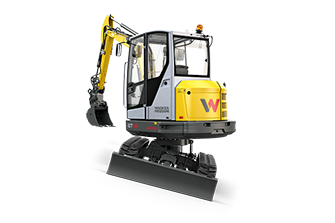

La excavadora sobre orugas de la clase de 3,5 t convence por sus muchos detalles. Características como una buena estabilidad o la nueva cabina diseñada ergonómicamente permiten trabajar de forma eficiente y sin fatiga. Gracias a las numerosas opciones de fábrica, la ET35 también se puede adaptar a las necesidades de los clientes.
Rendimiento y máxima eficiencia
Control de bomba optimizado para acelerar los ciclos de trabajo hasta un 15 %.
Pedales de acelerador hidráulicos para un control preciso de la función de marcha con los pies dejando las manos libres.

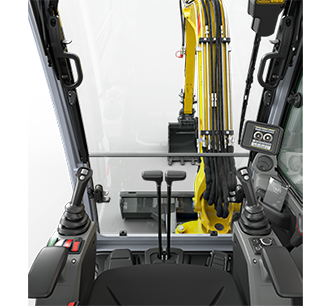

Cabina Comoda
Trabajo cómodo y sin fatiga gracias a la amplia cabina con gran altura y espacio para las piernas.
La cabina puede ajustarse individualmente a las preferencias del conductor gracias a su asiento y reposabrazos ajustables, los numerosos compartimentos de almacenamiento, la estación de carga para teléfonos móviles y el puerto USB.
Ventanas laterales deslizables para una visibilidad óptima en todas las direcciones y para que circule el aire en la cabina.

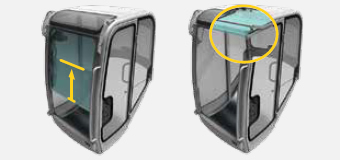

Mecanismo de parabrisas con muchas funciones
Los parabrisas de la EZ36 pueden adaptarse a las condiciones de la obra:
Parabrisas cerrado: protección ideal con cualquier condición meteorológica.
Parabrisas abierto: ventilación de la cabina y comunicación con los compañeros.
Ambos parabrisas pueden guardarse bajo el techo de la cabina - así no se pierden.
Configurable individualmente
El cliente tiene más opciones disponibles ex fábrica que se instalan individualmente a pedido.
Hasta 5 circuitos de control adicionales
Telemática
Contrapeso trasero adicional
Orugas de goma o acero

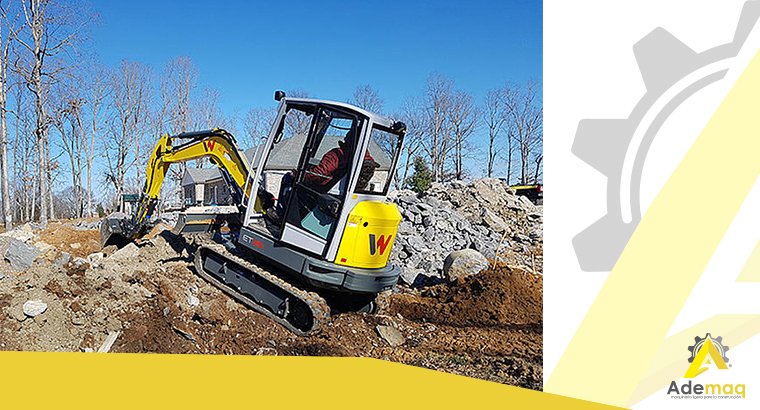

Trabajo en pendiente sin perder eficiencia
El sistema VDS de inclinación infinitamente ajustable permite compensar taludes de hasta un 27 % para permitir una excavación vertical en pendientes más fácil, lo que no solo mejora la ergonomía para el conductor sino que ahorra tiempo y excavación.
Características operativas
Peso de transporte mín. 3.260 kg
Peso de servicio 3.450 - 4.361 kg
Fuerza de arranque máx. 21,1 kN
Fuerza de desprendimiento máx. 35 kN
Profundidad de excavación máx. (brazo de cuchara largo) 3.497 mm
Altura de descarga 3.337 - 3.489 mm
Radio de excavación máx. (brazo de cuchara largo) 5.507 mm
Velocidad de giro de la estructura superior 9,5 1/min
L x A x H 5.268 x 1.630 x 2.491 mm
Datos del motor
Fabricante del motor Motor diésel Yanmar
Tipo de motor 3TNV88-BPWN
Motor Motor de succión de tres cilindros refrigerado por agua
Cilindrada 1.642 cm³
Revoluciones 2.500 1/min
Potencia del motor Modo POWER 22,2 kW
Batería 71 Ah
Capacidad del tanque de combustible 44 l
Tensión 12 V
Corriente de entrada 71 A
Sistema hidráulico supresión de control
Bomba principal 2 bombas de pistón axial / 2 bombas de engranajes
Capacidad volumétrica máx. 42,5 + 42,5 l/min
Capacidad volumétrica máx. 23,8 + 11,3 l/min
Presión de servicio para sistemas hidráulicos de trabajo y de tracción 240 bar
Presión de servicio mecanismo giratorio 195 bar
Revoluciones superestructura 9,5 1/min
Depósito hidráulico 65,5 l
Tren de tracción
Velocidad de desplazamiento máx. 4,7 km/h
Anchura de orugas 300 mm
Distancia libre al suelo 251 mm
Pala niveladora
Anchura 1.630 mm
Altura 357 mm
Elevación pala niveladora por encima del suelo 392 mm
Elevación pala niveladora por debajo del suelo 505 mm

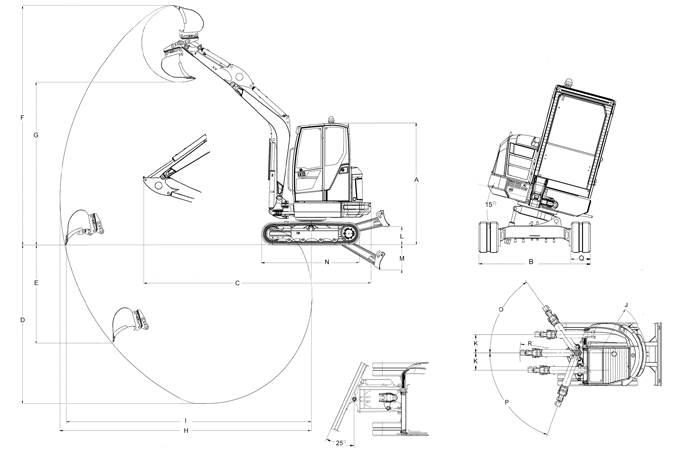

Dimensiones
A - Altura2.491 mm2.573 mm
B - Anchura1.630 mm1.630 mm
Q - Anchura carro tractor inferior300 mm300 mm
C - Longitud de transporte (brazo de cuchara corto)5.268 mm5.252 mm
D - Profundidad de excavación máx. (brazo de cuchara corto)3.245 mm3.166 mm
D - Profundidad de excavación máx. (brazo de cuchara largo)3.497 mm3.416 mm
E - Profundidad de penetración máx. vertical (brazo de cuchara corto)2.120 mm2.042 mm
E - Profundidad de penetración máx. vertical (brazo de cuchara largo)2.360 mm2.279 mm
F - Altura de penetración máx. (brazo de cuchara corto)4.929 mm5.010 mm
F - Altura de penetración máx. (brazo de cuchara largo)5.082 mm5.163 mm
G - Altura de descarga máx. (brazo de cuchara corto)3.337 mm3.417 mm
G - Altura de descarga máx. (brazo de cuchara largo)3.489 mm3.570 mm
H - Radio de excavación máx. (brazo de cuchara corto)5.270 mm5.270 mm
H - Radio de excavación máx. (brazo de cuchara largo)5.507 mm5.507 mm
I - Alcance máx. sobre el suelo (brazo de cuchara corto)5.158 mm5.143 mm
I - Alcance máx. sobre el suelo (brazo de cuchara largo)5.408 mm5.393 mm
J - Radio de giro posterior Mín.1.168 mm1.168 mm
K - Desplazamiento de la pluma máx. al centro del cucharón a la derecha476 mm476 mm
K - Desplazamiento de la pluma máx. al centro del cucharón a la derecha447 mm447 mm
L - Altura de elevación máx. pala niveladora por encima del suelo393 mm393 mm
M - Profundidad de excavación máx. pala niveladora por debajo del suelo505 mm505 mm
N - Longitud carro tractor inferior2.062 mm2.062 mm
O - Ángulo de giro máx. pluma a la derecha55 °55 °
P - Ángulo de giro pluma a la izquierda70 °70 °
DS = brazo de cuchara
General
Peso de embarque: 3.260 - 4.171 kg
Anchura / altura / longitud de transporte: 1.630 / 2.491 / 5.268 mm
Orugas de goma: 300 mm
Pala niveladora
Luz de trabajo en la pluma
Juego de herramientas con prensa de grasa y manual del operador
Motor
Motor diésel YANMAR refrigerado por agua, modelo 3TNV88, 3 cilindros / 1642 cc, potencia neta según ISO 22,2 kW (30,2 CV), velocidad 2400 rpm (nivel 3a / Tier IV-i)
Marcha al ralentí automática
Techo protector
Asiento confortable, regulable y suspendido, con cuero artificial y cinturón de seguridad; el techo protector (y la cabina) cumple con las normas ROPS, TOPS y FOPS* actualmente vigentes
Hidráulica
Bomba de ajuste doble + bomba de engranajes doble (42,5 + 42,5 + 23,8 + 11,3 l/min)
Control de potencia
Control piloto hidráulico por palanca joystick
Control de válvula según ISO, DIN, SAE, PCSA y EURO
Conexiones hidráulicas adicionales para 2 direcciones de movimiento en brazo de cuchara
Caja de cambios de 2 velocidades automática, 2 velocidades de marcha de cambio automático, 2ª marcha bloqueable manualmente
Pedales de acelerador y palancas de control amortiguados hidráulicamente
Radiador de aceite hidráulico
Freno de estacionamiento para conducción y mecanísmo giratorio
Control proporcional para AUX , caudal ajustable por potenciómetro
